NE板链斗式提升机概述

NE板链斗式提升机是众多行业中常用的垂直输送设备，采用流入式喂料、重力诱导式卸料，有着提升量大、性能稳定、故障率低等特点。适用于各种粉料、小颗粒、大颗粒等有琢磨性物料。如生料、水泥、煤、石灰石、干粘土、熟料等。

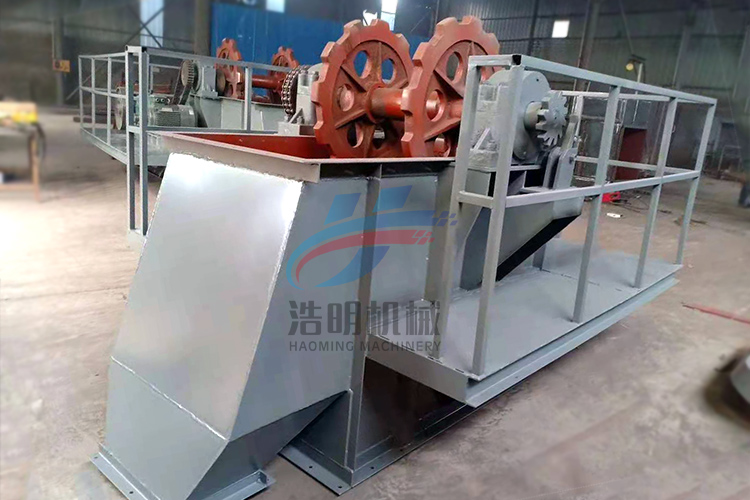

板链斗式提升机

NE板链斗式提升机主要结构

板链斗式提升机主要有头部箱体、尾部箱体、中间箱体、驱动装置、运行部件等部分组成，它的运行部件为链条和料斗组成，其中由单排链、双排链样式。NE15、NE30为小型号单排链样式、NE50及以上大型号为双排链样式。

头部箱体有箱体、头轮总成、出料口、检修平台、密封罩等部分组成，单排链、双排板链提升机的头轮总成分别安装一个、两个链轮。

头轴上安装的逆止器用于防止停机时链轮倒转，防止不必要的故障产生。密封罩一般为两半，中间有法兰连接，轴上设计有密封板。

NE板链斗式提升机特点优势

板链斗式提升机特点

1、密封性好，环保污染小，箱体之间法兰连接，中间可夹海绵胶；上下轴与箱体之间有密封板，密封效果更佳；
2、故障率低，链条链轮免维护，操作、维修方便、易损件少；相对于皮带式、环链式，故障更少；
3、使用成本低，由于节能和维修少，使用成本低；
4、运行稳定，先进的设计原理，保证整机运行的可靠性；
5、结构刚性好，精度高。箱体经过折弯压筋处理，刚性好、外观漂亮；
6、机械尺寸小，与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小；
7.、输送能力大，板链提升机具有NE15～NE800多种规格。提升量范围为15～800m³/h；

NE板链斗式提升机主要零部件

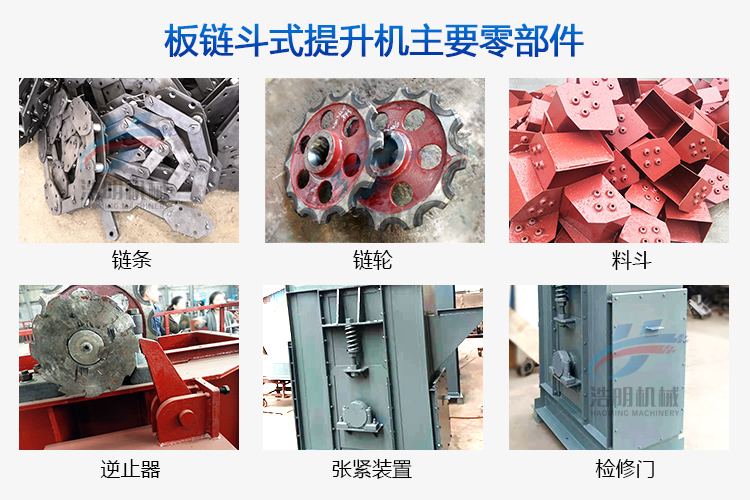

板链斗式提升机主要零部件

链条：为大节距板式套筒滚子链，销轴套筒为耐磨40Cr材质，并经过调质热处理，有很好的承载力和耐磨性；
链轮：铸钢材质，齿轮样式，耐磨不打滑；
料斗：为三角形、平行斗样式，容积更大、间距更小，提升量更大；
逆止器：安装在主轴上，用于防止提升机停车时链轮倒转；
张紧装置：根据型号大小有丝杆弹簧、重锤式张紧方式；
检修门：在尾部箱体、头部箱体都设计有检修门，方便安装、检修时使用，并在生产时做好密封处理。

斗式提升机使用现场

板链斗式提升机使用现场

斗式提升机用途较多的是给储料罐进行上料，垂直方向输送，占地面积小。

NE板链斗式提升机技术参数

型号	提升能力（m³/h）	斗速（m/s）	主轴转数（n/min）	料斗			链条节距 (mm)	运行部件重量(Kg/m)	物料最大块度(mm)
				容积（L）	斗宽 (mm)	斗距 (mm)			物料最大块度(mm)
									允许所占百分比%
									10	25	50	75	100
NE15	15	约0.5	16.54	2.5	250	203.2	101.6	27.5	65	50	40	30	25
NE30	30	约0.5	16.54	7.8	300	304.8	152.4	35	90	75	58	47	40
NE50	60	约0.5	16.54	15.7	300	304.8	152.4	64	90	75	58	47	40
NE100	110	约0.5	14.13	35	400	400	200	89	130	105	80	65	55
NE150	170	约0.5	14.13	52.2	600	400	200	112.5	130	105	80	65	55
NE200	210	约0.5	10.9	84.6	600	500	250	134	170	135	100	85	70
NE300	320	约0.5	10.9	127.5	700	500	250	188	170	135	100	85	70
NE400	380	约0.5	8.3	182.5	700	600	300	205	205	165	125	105	90
NE500	470	约0.5	7.1	260.9	700	700	350	223	240	190	145	120	100
NE600	600	约0.5	7.1	330.2	800	700	350	350	240	190	145	120	100
NE800	800	约0.5	6.2	501.8	800	800	400	313	270	220	165	135	110

注：可根据客户要求定制设计。
