裙边皮带输送机的输送带

[作者:浩明机械 日期:2020-07-26 点击:1905]

输送带是皮带输送机上面的主要部件,也是裙边皮带输送机和普通皮带输送机的比较大的区别所在,今日浩明机械小编就给大家分享下裙边皮带输送机的输送带的一些基础知识。

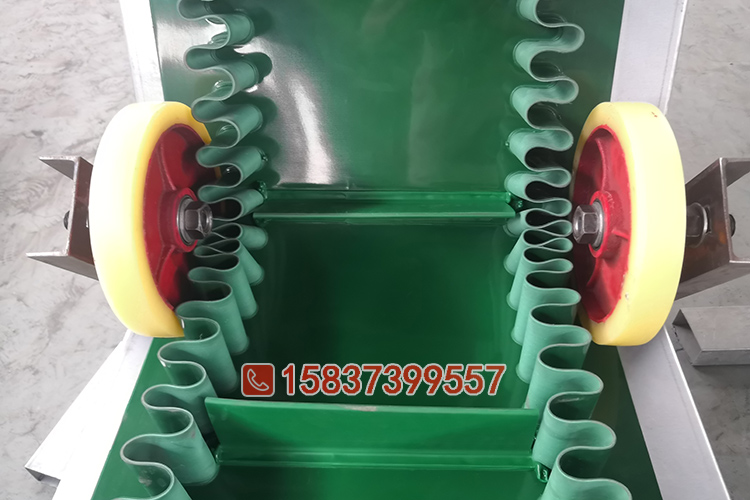

波状挡边输送带

从裙边皮带输送机的输送带图片上不难看出来,输送带主要有基带、裙边、横隔板三部分组成。容易看出来和普通皮带输送机的输送带是不同的。

基带

基带采用棉帆布或聚脂材料为带芯,主要承受拉力,并根据不同机型需要,分别采用具有不同横向刚性的基带。基带宽B、输送带的层数Z及推荐的安全系数n之间相应关系见表2-16

裙边

也就是波状挡边,挡边做成波状是为了使输送带能顺利的绕过滚筒和凸、凹弧区段,以满足输送线路的要求。同时也使挡边上部不会产生过大的附加应力。也会挡住物料不往两边散落。挡边的波形可以是齿形的、S形的、W形的和WM形,目前多用的是S形波,。

横隔板

在波状挡边之间的基带上,按一定间距黏结的横隔板,有T型、C型和TC型三种形式,见图2-43。T型横隔板适用于输送机倾角B≤40°的场合;C型横隔板适用于输送机倾角B>40°的且物料流动性较好的场合;T℃型横隔板不但适用于倾角B>40°,同时适用于物料的黏性和粒度较大的场合。

横隔板间距是根据输送量、输送机倾角和物料粒度等诸多因素确定的。为了提高输送能力,避免出现撒料现象,要求较小的隔板间距。但是为了取得较好的加料和卸料效果,则要求有较大的隔板间距。隔板间距最好为波状挡边波形距的整数倍,并应与挡边的波谷对准,见图2-44。此外还应尽量减少横隔板端部与挡边波谷的间隙。当输送块状物料,其间隙不得大于5mm;当输送细粒和粉状物料时,其间隙不得大于2mm。横隔板间距及单位质量见有关手册。

带宽

裙边皮带输送机的带宽指的是基带带宽,也就是输送带的总宽度,因为上面有裙边,有空边,因此有效带宽是基带带宽减去裙边宽度、空边宽度。波状挡边带式输送机的有效带宽B2和空边宽度B3与配用的档边高度H、横隔板高h需相互匹配,匹配关系见有关手册。

如果是直线型裙边皮带机,则一般没有空边,因为不需要压轮,因此有效带宽较为宽些,输送量也会相对较大。

基带带宽、横隔板高度、裙边高度都对输送量有着影响,因此选型时,需要根据物料特性、输送量等参数来确定带宽、隔板高度、裙边高度等,详情可咨询浩明机械客服,我们会根据多年设计制作经验为你推荐合适的型号。
